一柴油濾清器的基本結構、要求及作用

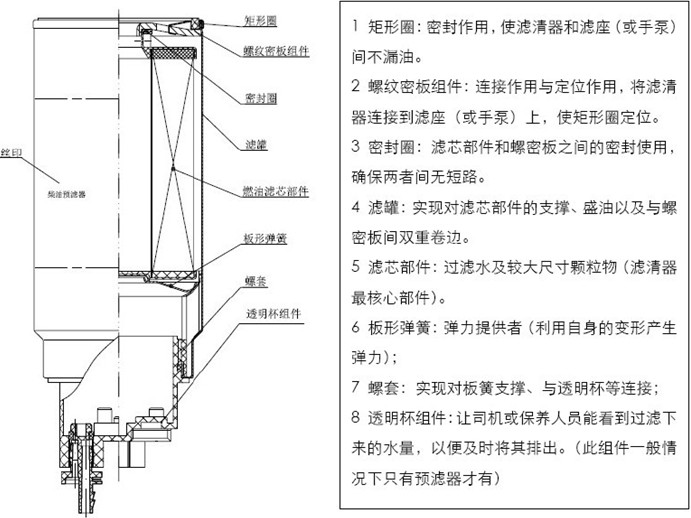

1 油水分離器（粗濾）

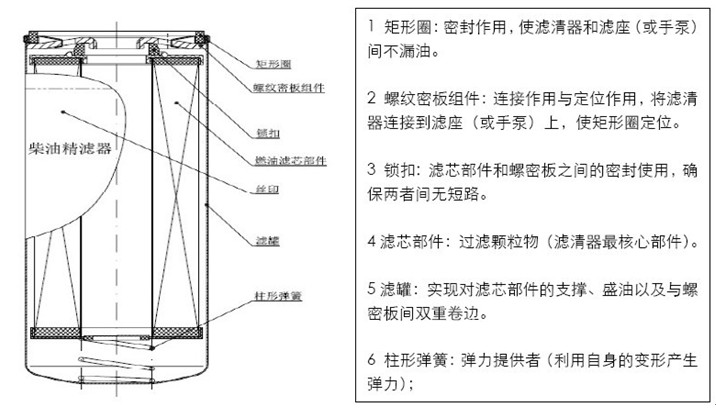

2 燃油濾清器（精濾）


二 HK柴油濾清器的特點
1水分離效率95%以上（ISO4020標準）；
2顆粒過濾效率按客戶要求或燃油系統要求制作，一般情況下3-5μ顆粒過濾效率≥98.6%，
【目前最高已達到β4≥260的技術水平】（ISO13353標準）；
3長壽命設計，一般情況下壽命可達12000-15000Km；最大時可達30000Km（特定產品）；
4適用流量范圍：0-600L/H，可涵蓋目前國內市場所有車用柴油發動機（歐三排放）的需要；
5所有零部件的正常使用溫度范圍在-40℃-125℃之間，可確保HK產品一年四季在全國各地均可使用；
6濾材及重要零部件均選自國際/國內龍頭企業，品質倍值信賴；
7產品制造采取過程控制，確保HK濾清器產品每顆產品質量穩定；
8 更換簡單、方便，無需太多特殊技能及工具。
三社會濾清器收集分析（案例）
1 濾紙對接部分的處理

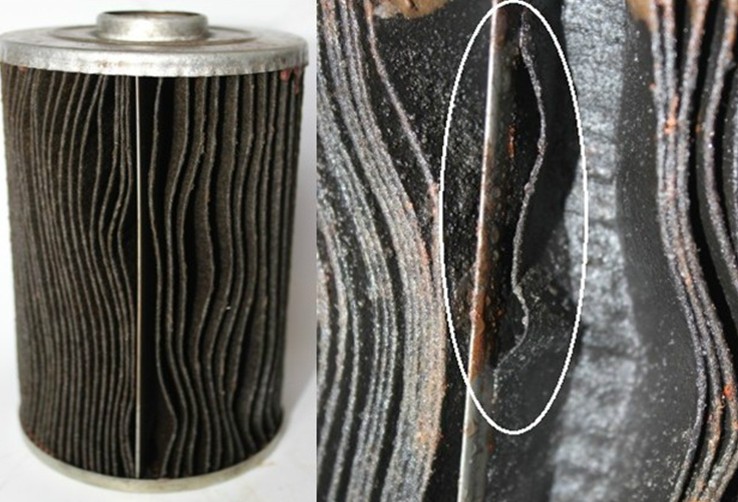

上圖為濾芯部件，其濾紙對接部分的處理為“訂書釘”處理。從上右圖可以看出，以該種對接方式處理的濾紙無法真正起到對燃油的100%過濾，甚至燃油中會有大部分未經過濾直接從對接口流入燃油系統

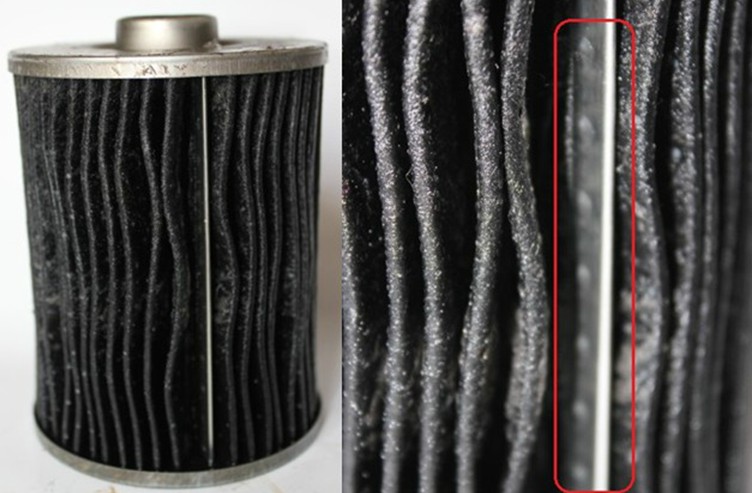

上圖為濾芯部件，其濾紙對接部分為“夾條”處理，夾條處理是目前濾清器制造商普遍的處理方式，然而夾條工藝及材料使用不當會出現如上右圖所示后果：濾紙未被完全夾到夾條內，導致燃油不經過濾直接進入燃油系統。

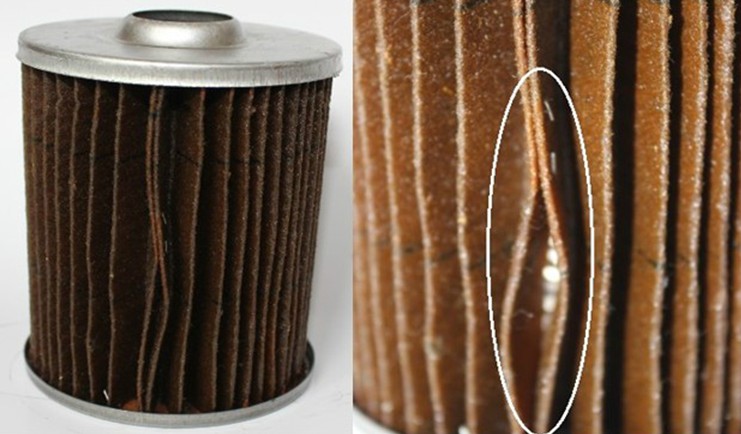

上圖的濾芯部件，在尋找對接口時下了一定的功夫，最終確定了它的對接方式未采取任何措施，僅僅將兩個對接口進行了重疊而已。如上右圖所示，在撕開對接口后不難看出，以該種方式處理對接口根本無法對具有一定壓力的燃油進行100%的過濾，然后會通過對接口的縫隙流入燃油系統

上圖為較好的“夾條”處理，除了對夾條的材質有要求外，還對夾條的寬度及工藝有要求。在上右圖中可以看出有均勻的壓緊方式，可以確保濾紙對接的牢固性。

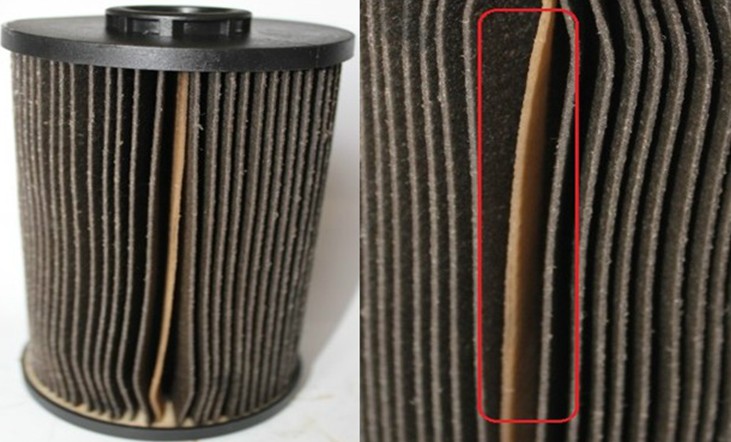

我們生產的濾清器的濾紙對接部分采用超聲波焊接技術，濾紙對接部分粘結專用焊條，通過超聲波焊接機對其進行100%焊接，可以達到良好的隔離效果。（由上圖可以看到有一折顏色明顯不同，原因在于此折為焊接折，在被焊接部分，濾紙完全沒有通過能力，因此保持著其原始的浸油后的顏色，而正是這顏色，證明了焊接處良好的隔離效果）。
2 濾紙與上下端蓋的粘合處理

從以上兩款濾清器的注膠情況中可以看出，由于端蓋注膠沒有全面積注膠，導致濾芯部件的部分濾紙不密封，從而使濾芯部件出現短路，使燃油未經過濾就進入燃油系統。

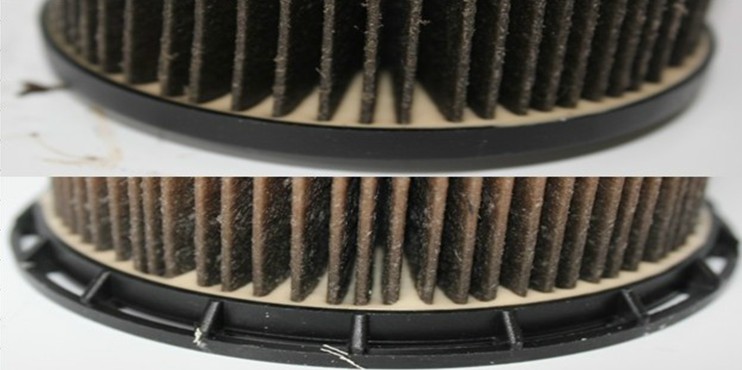

上圖中可以看出在下端蓋注膠時，由于膠量不足導致部分濾紙未能夠粘合到端蓋上，導致濾芯短路，大大降低了濾清器對燃油系統的保護


從上圖中可以看出，由于雙組份膠的質量問題，一段時候后雙組份膠整體脫離端蓋，外加上設計時未考慮到此種失效模式，導致燃油直接穿過端蓋進入燃油系統。


上圖為我們生產的濾清器的濾芯，可以看出，膠量飽滿，固化后膠面依然平整。濾芯采用雙組分自動注膠設備進行注膠，其注膠量精度為0.1g，可以確保每個濾清器的注膠量均符合設計要求，從而杜絕了濾芯粘結時的短路不良。
3 濾清器部件的處理

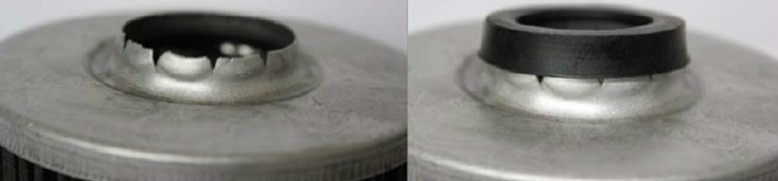

從上圖中可以看出，該產品的上端蓋有較大的翻邊裂口，從原理上講，即使上端蓋上方有膠圈密封，但由于裂口較大，未經過濾的燃油仍然經其直接流入濾清器內側（即干凈油端），從而使濾清器局部短路，造成濾清器性能下降。
4 濾清器金屬零部件的處理

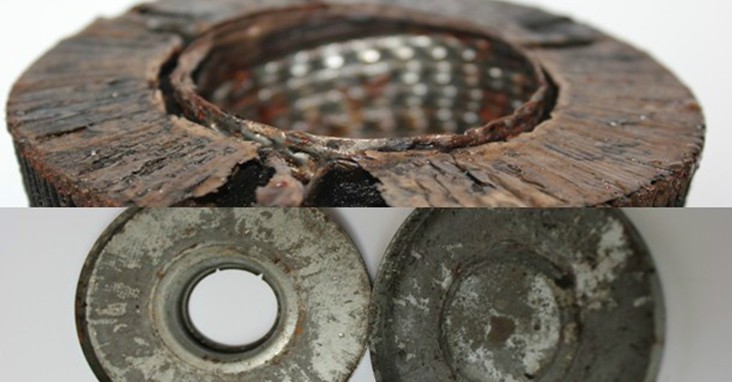

從上圖中可以看出，濾清器的金屬零部件銹蝕使得濾清器本身就成為了燃油系統的污染源。


上圖為濾清器在實車使用兩個月（行駛15000KM）后的零部件狀態，所有金屬件均無銹蝕不良，形態也保持良好。
